硅灰在灌漿料中的7大作用

硅灰對(duì)灌漿料的性能會(huì)產(chǎn)生多方面的良好效果。無(wú)定形和極細(xì)的硅灰對(duì)高性能灌漿料有益的影響表現(xiàn)在物理和化學(xué)兩個(gè)方面：起超細(xì)填充料的作用；在早期水化過(guò)程中起晶核作用，并有高的火山灰活性。

1、加速膠凝材料系統(tǒng)的水化

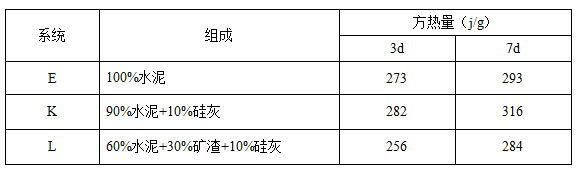

硅灰對(duì)膠凝材料系統(tǒng)水化放熱的影響

2、提高灌漿料強(qiáng)度

當(dāng)硅灰與高效減水劑配合使用時(shí)，硅灰與水化產(chǎn)物Ca（OH）2反應(yīng)生成水化硅酸鈣凝膠，填充水泥顆粒間的空隙，改善界面結(jié)構(gòu)及粘結(jié)力，形成密實(shí)結(jié)構(gòu)，從而顯著提高灌漿料強(qiáng)度。一般硅灰摻量5%~10%，便可配出抗壓強(qiáng)度100MPa的超高強(qiáng)灌漿料。

3、增加致密度

硅灰顆粒很細(xì)小，可以填塞在水泥顆粒之間的空隙。顆粒密堆積，可以減少泌水，減少毛細(xì)太原高強(qiáng)無(wú)收縮灌漿料孔和平均孔徑。硅灰的摻量在5%~10%時(shí)，可以獲得良好的摻加效果。應(yīng)采用減水劑保證硅灰和水泥分散。

4、改善灌漿料離析和泌水性能

5、提高灌漿料的抗?jié)B性、抗化學(xué)腐蝕性

6、硅粉對(duì)灌漿料抗凍性的影響

關(guān)于硅粉對(duì)灌漿料抗凍性的影響，國(guó)內(nèi)外的大量研究表明，在等量取代的情況下，摻量小于15%的灌漿料，其抗凍性基本相同，有時(shí)還會(huì)提高（如摻量5%~10%時(shí)），但摻量超過(guò)20%會(huì)明顯降低硅粉灌漿料的抗凍性。

在高性能灌漿料中，從減少早期塑性收縮和干縮考慮，一般把硅粉摻量控制在膠凝材料總cgm灌漿料多少錢(qián)一噸量的10%以?xún)?nèi)，這時(shí)由于氣泡間距系數(shù)降低，抗凍性往往有所提高。

7、硅粉與堿—骨料反應(yīng)

堿—骨料反應(yīng)是骨料中的活性氧化硅和水泥中的堿發(fā)生反應(yīng)生成吸水產(chǎn)物，體積增大，導(dǎo)致灌漿料的膨脹和開(kāi)裂。當(dāng)向灌漿料中摻入硅灰后，硅灰和水泥中堿反應(yīng)，能夠防止這種過(guò)度的膨脹。國(guó)內(nèi)外實(shí)踐表明：硅灰對(duì)抑制灌漿料中的堿—骨料反應(yīng)是有利的。在計(jì)算灌漿料中的總堿量時(shí)，硅灰?guī)�人的有效堿量按照其總堿含量的50%計(jì)算。
