泡沫混凝土作為一種水泥基發(fā)泡輕質(zhì)材料，加入硅灰同樣具有如下的效果。
1、顯著提高抗壓、抗折、抗?jié)B、防腐、抗沖擊及耐磨性能。
2、具有保水、防止離析、泌水、大幅降低砼泵送阻力的作用。
3、顯著延長(zhǎng)砼的使用壽命。特別是在氯鹽污染侵蝕、硫酸鹽侵蝕、高濕度等惡劣環(huán)境下，可使砼的耐久性提高一倍甚至數(shù)倍。
4、具有約5倍水泥的功效,在普通砼和低水泥澆注料中應(yīng)用可降低成本.提高耐久性
5、具有極強(qiáng)的火山灰效應(yīng)，拌合混凝土?xí)r，可以與水泥水化產(chǎn)物Ca(OH)2發(fā)生二次水化反應(yīng)，形成膠凝產(chǎn)物，填充水泥石結(jié)構(gòu)，改善漿體的微觀結(jié)構(gòu)，提高硬化體的力學(xué)性能和耐久性。
6、硅灰為無(wú)定型球狀顆粒，可以提高泡沫混凝土的流變性能。
7、硅灰的平均顆粒尺寸比較小，具有很好的填充效應(yīng)，可以填充在水泥顆粒空隙之間，提高混凝土強(qiáng)度和耐久性。
硅灰使用量與泡沫混凝土性能的關(guān)系

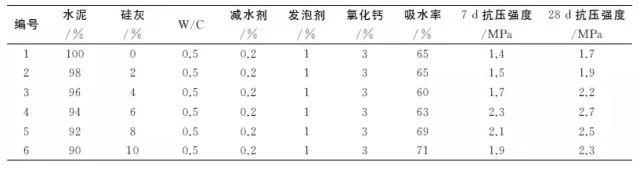

在泡沫混凝土中分別摻入2 %，4 %，6 %，8 %和10 %（硅灰占水泥和硅灰總量的百分比）的硅灰，測(cè)定混凝土吸水率和抗壓強(qiáng)度，結(jié)果如表3所示。由上表可以看出，隨著硅灰摻量的增加，泡沫混凝土的吸水率不斷增大，7d抗壓強(qiáng)度波動(dòng)變化，當(dāng)硅灰摻量6%時(shí)，抗壓強(qiáng)度達(dá)到2.3 MPa，超過(guò)未摻硅灰樣品0.9 MPa，28ｄ抗壓強(qiáng)度為2.7 MPa，吸水率減小2%，總體效果明顯。

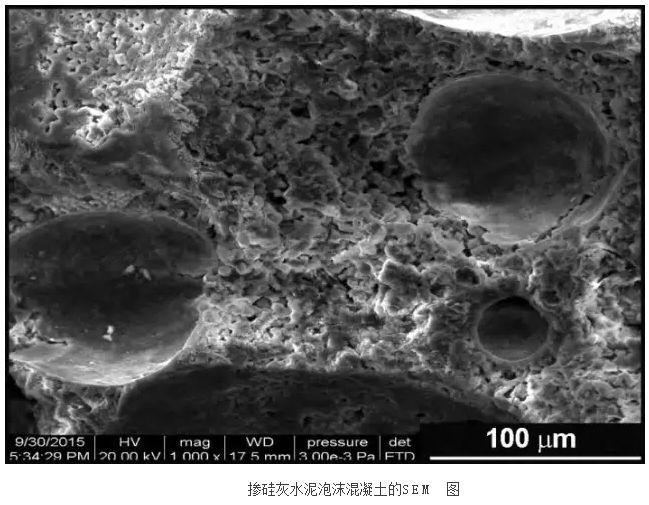

硅灰中較多的活性SiO2（二氧化硅）與水泥水化產(chǎn)生的氫氧化鈣反應(yīng)，增加水泥石中CSH凝膠體積，降低孔隙率，改善孔結(jié)構(gòu)，提高水泥石的強(qiáng)度。但硅灰的比表面積較大，使得其表現(xiàn)出較高的需水量。
