賽普森微硅粉在耐磨地坪中的應(yīng)用方法

硅灰在耐磨地坪中的摻量和施工方法

 1、 摻量：一般為膠凝材料量的5-10%。硅灰的摻加方法分為內(nèi)摻和外摻，

（1）內(nèi)摻：在加水量不變的前提下，1份硅灰可取代3-5份水泥（重量）并保持混凝土抗壓強(qiáng)度不變而提高混凝土其它性能。

（2）外摻：水泥用量不變，摻加硅灰則顯著提高混凝土強(qiáng)度和其它性能。混凝土摻入硅灰時(shí)有一定坍落度損失。這點(diǎn)需在配合比試驗(yàn)時(shí)加以注意。

（3） 硅灰須與減水劑配合使用，建議復(fù)摻粉煤灰和磨細(xì)礦渣以改善其施工性。

（4）耐磨工業(yè)地坪：硅灰添加量是6-8%。

2﹑摻加方法：

硅灰混凝土及澆注料應(yīng)由試驗(yàn)室作出施工配合比。嚴(yán)格按照配合比施工。在硅灰混凝土的攪拌中硅灰應(yīng)在骨料投料之后立即加入攪拌機(jī)。加入方式有兩種程序：

（1）投入骨料，隨后投入硅灰、水泥干拌后，再加入水和其它外加劑。

（2）投入粗骨料+75%水+硅灰+50%細(xì)骨料，攪拌15-30秒，然后投入水泥+外加劑+50%細(xì)骨料+25%水，攪拌至均勻。攪拌時(shí)間比普通混凝土延長(zhǎng)20-25%或50-60秒。切忌將硅灰加入已拌好的混凝土中。

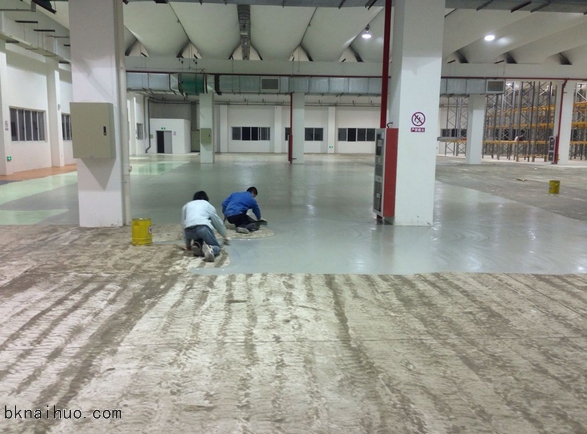

3、施工方法：

　　硅灰混凝土與普通混凝土的施工方法并無重大區(qū)別，但施工中良好地組織與振搗密實(shí)很有必要。硅灰混凝土早強(qiáng)的性能會(huì)使終凝時(shí)間提前，在抹面時(shí)應(yīng)加注意；同時(shí)摻加硅灰會(huì)提高混凝土的粘滯性和大幅度減少泌水，使抹面稍顯困難。
