微硅粉在水泥及其制品行業的應用

    徽硅粉是礦熱電爐生產硅鐵和工業硅時產生大量揮發性很強的sio和si氣體與空氣接觸、迅速級化并冷凝而生成的徽小物質，每噸硅鐵(Fe3i75)可產生微硅粉120～200kg，每噸工業硅的生產甚至可產生300kg左右的微硅粉.

1、微硅粉的物理化學性質。

   微硅粉中的sio2含量很高，一般可達到85%～98%，其它含AI2O3：0.5%-1.5% ,Fe2O3：0.1%-0.5% ,CaO：0.2%-0.4%,Mp：0.6%-0.8%

1.2物相結構

冷凝形成徽硅粉的過程極為迅速.sio2還來不及形成晶體，其礦物屬于無定形礦物.它是一種具有很大表面活性的火山灰物質。X衍射分析表明，硅粉的X衍射圖譜顯示為典型的玻璃態特征的彌散峰。

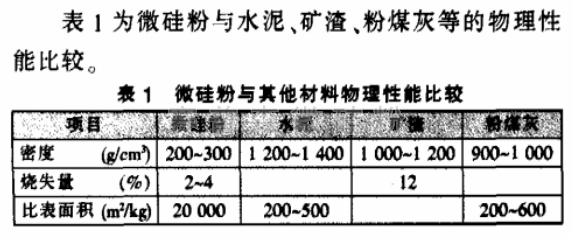

1.3顆粒形狀、密度和細度

微硅粉冷凝時，在氣、液、固相變過程中受表面張力的作用。形成呈大小不一的圓球狀，且表面較為光滑，微硅粉的顆粒極其細微。較度<1um的占80%以上。平均較徑為0.1um-0.15um.是一種超微固體物質我們肉眼粉到的白色絮狀物是很多個圓球狀顆粒黏貼在一起的集合體。

1.4其它性能

    微硅粉的顏色隨C、Fe2O3含增高而色澤由白一灰白一灰一深灰變化.就質量而言，sio2含且高顏色淡白，白度在40～50

    耐火度(S_i0₂>90% 時)>1630℃;

    密度 2.1-3.0g/cm³; 堆密度 200-250kg/m³；

    pH值6.7-8.0;  電阻率(常溫下)2.4×10 ¹⁴ Ωcm

    (150'C時)3.3×10 ¹²Ωcm;

    自然傾斜角38-43度。

2、微硅粉在水泥及其制品行業的應用

硅及其它金周和合金妞徽粉。可用于精密陽瓷、高性能粉末冶金、導電性材料、磁性材料、傳感器等新材料

   徽硅粉具有翅徽校特性，在改曹和提高材料的性能方面有著極為重要的作用。在抽有微硅扮的物料中由干徽硅粉異有的微小光滑的球狀體在物料中取到潤滑作用.減小了物料珊粒之間的內川擦力.從而改善了物料的可加工性能和提高材料的性能因此.微硅粉是一種優質的水泥、混凝土摻合料和低水泥澆注料的添加劑。

2.1用于制造水泥

    挪威冰島等國的鐵合金廠將網收的橄硅粉作為水泥原料。其應用方法如下:

    (1)水泥生料配料

    前蘇聯專利報道.在生產波特蘭水泥的原料中配入18%-25%的徽硅粉.可提離水泥咨的產.和水泥質量.窯的能力提高10%-20% .水泥養護28d后�？箟簭姸扔�47MPa提高到54-56MPa.

     (2)生產混合水泥

    冰島一家水泥公司將制成球狀的限硅粉與熟料一起研磨生產含微硅粉約6%混合水泥;加拿大已制訂有混合水泥的規范混合水泥要求微硅粉摻入量，在10%以內.微硅粉的sio2>85%,燒失量<6%。

    (3)生產超密水泥

    日本電氣化等工業株式會社從丹麥迪西脫公司引進了以邊西法依特命名的超密水泥這種水泥主要由微硅粉、特殊添加刑和水泥熟料等配制而成用它能制成致密度極高的混凝土，其強度比普通混凝土增加2一3倍，有良好的耐腐蝕性、絕緣性.耐肝性、坑滲性、抗凍性及氯離子的阻檔性能等.

丹麥已將這種水泥用于防腐、耐磨蝕工廠和垂型機械廠的地面及要求絕緣和阻擋氯離子的防蝕層、水工混凝土工程等，還可以代替部分金屬制品，丹麥防腐蝕研室中心正在研究用這種水泥作鋼鐵的防材涂層:原子能研究所正在研究用它作放射性廢物的保護隔離材料。

2.2用于特殊要求的混凝土和改善混凝土砂漿的配制性能

    在砂漿和混凝上中使用微硅粉時一般都與減水劑同時使用，主要起兩個作用：

    水泥水化過程產十的Ca(OH)2能與微硅粉反應.產生低C/S比的C-S-H水化物，構成少含或不含Ca（OH）2、不易滲透的水泥結構使砂漿和混凝土致密和均勻。

砂漿、混凝土中加人微硅粉和減水劑，充填到水泥顆粒之間，使砂漿、混凝土氣孔率下降，氣孔結構改善，進一步提高混凝土的性能。

2.2.1特殊要求混凝土

（1）混凝土性能特點

   （a）力學強度高

    微硅粉混凝十抗壓強度比普通混凝土可以提高20%～80%。其它力學性能如杭折強度抗拉強度也都有很大提高。

   （b）物理化學性能改善

由于微硅粉混凝土密實度提高，氣孔率減少，微氣孔較多水，水泥石Ca(OH)2,減少或不存在,提高了凝土抵御外界介質的滲透.浸濁等能力密實的微硅粉混凝土可降低碳酸化速率，又有較大的電阻，所以能夠保護鋼筋和埋設件，微硅粉可以和i混凝土中存在的k2O和Na2O堿性物質相結合，從而減少了堿和骨料的反應，避免了工程的破壞，此外，還有較好的抗凍、防油、耐酸等性能

（2）應用范圍

   （a）高強及民建下程

微硅粉高強混凝土土可廣泛地應用于各種高強與預應力混凝土工程中。如建造高層大廈、高強度預制件，建造越江隧道工程等。

   （b）港口及海洋l工程

港日、海洋工程等的耐久材料，用于抗硫酸鹽、氯酸鹽鋼筋防葫和提高耐久性工翟�；炷林袚饺胛⒐璺酆�，使水泥漿體更為致密.提高了抵坑氯離子摻人引起電化學破壞的能力，增強了鋼筋混凝土的耐磨、耐腐、耐久性性能等，如用于沿海港口、海上石油平臺的建設等。

   （c）水下混凝土的補強材料

作為水下混凝土的補強材料，混凝土中摻入微硅粉后提高了粘聚性，減少泌水和水泥槳的散失從而提高了水下混凝土的強度，水電工程中微硅粉混凝土是一種新型無機杭磨蝕材料，如我國已將微硅粉砂漿應用于葛洲壩等大型水閘的修補和蓄水池的防滲。

2.2.2 改善混凝土砂漿的配制性能

在配制混凝土砂漿時加人一定量的徽硅粉有以下優點：

（1）粘性大

在混凝土的運輸和施上過程中不易離析分層，與巖石、混凝土、磚等材料粘結性好，用于噴射混凝土工程回彈量小。含微硅粉達20%-30%時，粘碉性更好，可用于水下工程施工。

（2）泌水性小

微硅粉混凝土在澆灌震實后，表而不泌水.不易產生沉縮裂縫，混凝土表而較為光滑。

2.3用作低水泥澆注料

    低水泥澆注料是70年代發展起來的一種新型高性能耐火澆注料，低水泥澆注料和普通澆注料都使用鋁酸鹽水泥，但前者摻入微硅粉和高效減水劑后，其水泥用量僅4%～8%，加水量僅5%～8%，比后者水泥用量15%～20%、加水量10%～15%，有大幅度減少 ,低水泥澆汪料不僅能節約50%～70%昂貴的鋁酸鹽水泥，而且性能還得到提高。

    低水泥澆注料首先由法國研制成功。它廠泛用于各種工業高溫窯爐，有很好的技術經濟效果，美國匹茲堡市通用耐火材料公司將低水泥澆注料用于高護出鐵溝蓋內村，使用壽命是普通澆注料的3倍，由75～100爐提高到i300-400爐.

    根據報道，低水泥澆注料在l國外應用極為廣泛，已應用在焦爐、燒結、煉鐵、煉鋼、軋鋼、有色冶金、石油和化工、水泥、玻璃陶瓷及發電等工業中。

    總之，微硅粉一度被認為是一種嚴重污染環境的塵埃，而今，研究與利用已證實它是一種很有價值的商品。隨著人們對循壞經濟理念的認識和深化，將會對微硅粉的運用，開發出更多途徑并不斷提高其使用價值。
