混凝土中微硅粉的應
一、硅粉在混凝土中的應用
微硅粉是硅鐵或金屬硅生產過程中由礦熱爐中的高純石英、焦炭和木屑還原產生的副產品，在冶煉中發生復雜的反應。其中，石英石與碳在1750℃時，還原反應產生不穩定的一氧化碳，在溫度高于2160℃時，SiO含氣化送出，遇到低于1100℃空氣時與氧反應，生成SiO2，冷卻后形成高細度顆粒，經收塵器過濾收集即是硅粉。一般微硅粉的顏色在淺灰和深灰之間，SiO2本身是無色的，其顏色主要取決于碳和氧化鐵的含量，碳含量越高，顏色越暗，另外加密的硅粉要比自然硅粉顏色暗。硅粉的粒徑都小于1um，平均粒徑為0．1um左右，是水泥顆粒直徑的1／100，所以硅粉能高度分散于混凝土中，填充在水泥顆粒之間而提高密實度，同時微硅粉具有很高的活性，能更快更全面的與水泥水化產生的氧氫化合物反應。
在混凝土中摻加少量微硅粉，結合高效減水劑混凝土各方面物理力學性能都能得到改善，例如顯著減少混凝土的離析和泌水，有效提高混凝土的泵送性能，顯著提高混凝土的早期和后期強度，降低氯離子的滲透能力，有效提高混凝土的抗化學腐蝕和耐磨性能，在水下施工保持混凝土不分離。簡而言之，硅粉已大量用于高耐久、高強混凝土中。
實際上，微硅粉在混凝土中的應用研究可追溯到上世紀四十年代的挪威。七十年代末，北歐和北美對于微硅粉在混凝土中的應用研究也取得了長足的進步，八十年代初，中國對微硅粉混凝土作了大量的研究工作，并在水利工程中有較多應用，取得了良好的效果。水利部還頒布了"水工混凝土硅粉品質標準暫行規定"。另外，微硅粉在混凝土中應用的同時，受到技術進步和社會經濟因素的有力促進，混凝土的耐久性越來越受重視。
實踐表明：普通混凝土工程在惡劣的環境中可能短時間內受到嚴重損壞，從而威脅工程質量大大降低工程的使用壽命。而采用水泥、硅粉和粉煤灰及減水劑配制出滿足各方面要求的高性能混凝土，成功應用于各工程中，大大促進噴射混凝土工藝技術的進步，噴射回彈時大幅降低，施工效率成倍增加，混凝土性能顯著改善，將混凝土施工的靈活、快速和經濟的優點提高到一個新的水平。
硅粉主要以二種形式供應，即原態微硅粉和增密硅粉。
1、原態微硅粉
即通過收塵器直接收集得到的產品，松散容積約為150－200kg／m3，原態硅粉一般采用袋裝運輸，由于密度很小，長途運輸效率較低，使用時多采用人工直接破袋將微硅粉倒人混凝土攪拌機，工作環境粉塵大，工作效率低。

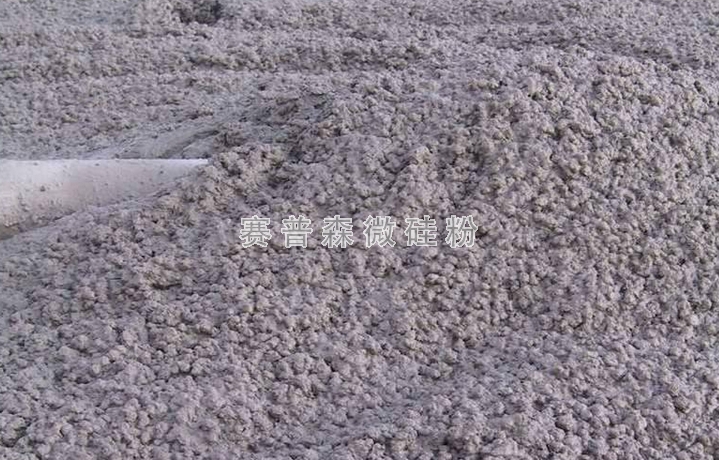

2、增密微硅粉
為解決原態微硅粉不宜長途運輸及效率低的問題，開發出了提高微硅粉松散密實度的"微硅增密技術"。這種技術使原態微硅粉在壓縮空氣流的作用下，滾動聚集成小的顆粒團，從而將微硅粉的松散容積提高到 500－700 kg／m3，大大方便了使用，增密微硅粉小顆料團的顆粒凝聚力較弱，在混凝土攪拌機中的攪拌過程非常容易散開，因此微硅粉顆粒能在骨料投料后投入攪拌機，以保證增密微硅顆粒團散開和良好的分散。
3、微硅粉的質量標準
SiO2含量越高，微硅粉的性能越高，其他非SiO2雜質含量就低。微硅粉含量＞85%，微硅粉的碳在混凝土中含吸附部分引氣劑，故，燒失量<=7％（控制碳和含水量）再次是微硅粉的細度要控制在45 um，顆粒大的，篩分量在10％以下。
以前有的學者專家曾計算：以15％的微硅粉取代水泥，則在混凝土中水泥顆粒與微硅粉顆粒數量的比例為1：2000000，由此可知微硅粉是一種超細粉末物質，其之所以提高混凝土的強度，關鍵在于提高了水泥漿體與骨料之間的粘結強度，能降低淡水，防止水分在骨料下表面聚集，從而提高界面過渡區的密實度和減小界面過渡區的厚度。
微硅粉的粒徑比水泥顆粒要小100倍，填充于水泥顆粒的空隙之間，其效果如同水泥顆料填充在骨料之間一樣，增加混凝土的密實度。然而微硅粉在這些作用的前提條件之一，就是良好的分散于混凝土中。 水泥漿與骨料的界面過渡區的厚度約為5um，是混凝土中的薄弱環節，而加入微硅粉的砂漿中，骨料界面過渡區則與伊漿的顯微結構相似，密實勻質。微硅粉對硬化混凝土性能的的改善，主要被歸結為對界面結構與組成的改良，凈漿與骨料粘結強度的提高，從而消除了混凝土中不同復合組份的"弱連接"問題，使混凝士具有復合材料的特性，即骨料顆粒在混凝土中起著增強作用，而不僅僅是惰性的填充物。在混凝土中添加硅粉能使混凝土更好的提高抗滲透性能，有效的提高抗化學腐蝕。但也有一缺點，就是加入硅粉的混凝土，養生期內容易吸水，必須及時保水，以防止干裂。
以上主要介紹添加微硅粉混凝土的性能，在今后的生產建設中，有更多的行業或領域會涉及到微硅粉。目前，耐火材料中也大批量的應用，在這里就不作更多的介紹。
二、硅粉在混凝土中的應用
微硅粉摻入水泥混凝土后能很好地填充于水泥顆粒空隙之中，使漿體更微密，另外它還與游離的Ca(OH)結合，形成穩定的硅酸鈣水化物2CaO.SiO2. H2O,該水化物凝膠強度高于Ca(OH)晶體，主要表現在：
（1）增加強度：使混凝土抗壓、抗折強度大大增加，摻入5—10%的微硅粉，抗壓強度可提高10—30%，抗折強度提高10%以上。
（2）增加致密度：抗滲性能提高5—18倍，抗化能力提高4倍以上。
（3）抗凍性：微硅粉在經過300—500次快速凍解循環，相對彈性模量隆低10—20%，而普通混凝土通過25—50次循環，相對彈性模量隆低為30—73%。
（4）早強性：微硅粉混凝土使誘導期縮短，具有早強的特性。
（5）抗沖磨、控空蝕性：微硅粉混凝土比普通混凝土抗沖磨能力提高0.5—2.5倍，抗空蝕能力提高3—16倍。
具體應用于以下工程建設領域：
（1）水利水電工程：大壩進水閘，引水渠道，隧洞，調壓井，主廠房下部結構（特別是水機蝸殼）等水工建筑物，充分利用硅粉混凝土具有良好的防水、抗滲、耐沖磨和抗空蝕的特性。從1982年起，先后在葛州壩、大伙房水庫、映秀彎電站、龍羊峽電站等修補和維護的工程中推廣應用，通過幾個汛期的考驗，效果很好。目前微硅粉混凝土在二灘電站、紫坪鋪水利樞紐、黃河小浪底水利樞紐工程中大量使用后，也都取得了很好的效果。
（2）工民建工程：微硅粉混凝土具有早強、高強特點，大量用于工業廠房、高層建筑。如遼寧鞍山國際大酒店C50混凝土、北京市財稅大樓C110混凝土等。既可增加強度，減小構件截面尺寸，縮短工期，又可
節省工程造價。
（3）公路建設：充分利用微硅粉混凝土的早強、高強、耐磨性能，可以修建高等級公路、機場跑道、公路遂道及路面搶修等工程。儀征化纖公司在廠區中心干道用硅粉混凝土修建道路，12小時抗壓強度達到25MPa，抗磨蝕提高1倍，24小時抗壓強度達到37MPa，超過設計要求的C20混凝土。
（4）港口、橋梁、鹽水工程：微硅粉混凝土致密度高，同時具有很高電阻率，不易形成電化學破壞，增強了抗銹蝕性能。香港青馬大橋、江蘇連云港木材碼頭、重慶大佛寺長江大橋就是成功應用范例。
（5）噴射混凝土工程：混凝土中摻入微硅粉后，顯著改善了塑性混凝土粘附性能和凝聚性，大幅度降低了回彈量，增大噴射混凝土一次成型厚度，縮短工期，節省了工程造價。在歐美國家，75%的噴射混凝土都摻入硅粉，而挪威和瑞典，微硅粉是噴射混凝土的必備材料
