微硅粉摻入水泥混凝土后能很好地填充于水泥顆粒空隙之中，使漿體更微密，另外它還與游離的 Ca(OH) 結合，形成穩定的硅酸鈣水化物 2CaO 、SiO 2 、H 2 O, 該水化物凝膠強度高于 Ca(OH) 晶體，主要表現在：

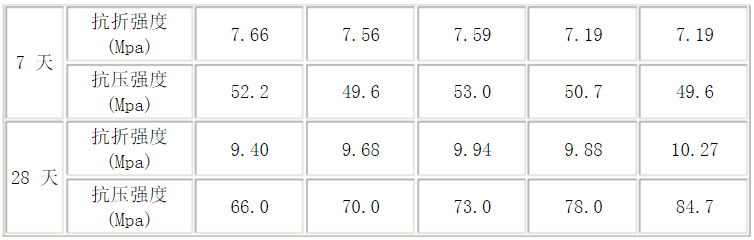

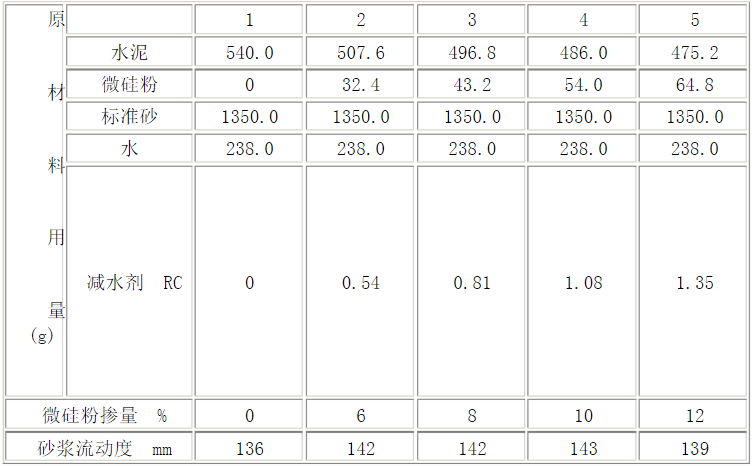

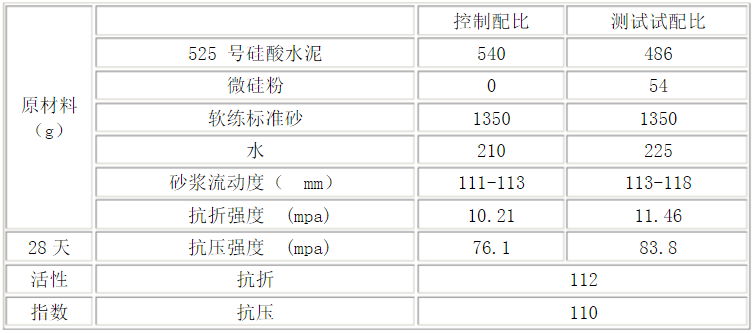

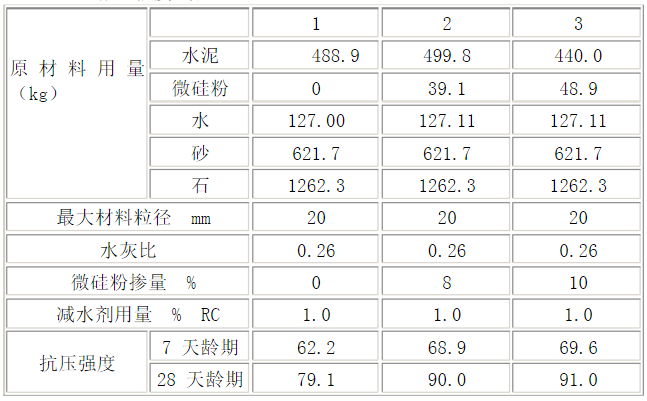

（ 3 ）抗凍性：微硅粉在經過 300 — 500 次快速凍解循環，相對彈性模量隆低 10 — 20% ，而普通混凝土通過 25 — 50 次循環，相對彈性模量隆低為 30 — 73% 。 （ 4 ）早強性：微硅粉混凝土使誘導期縮短，具有早強的特性。 （ 5 ）抗沖磨、控空蝕性：微硅粉混凝土比普通混凝土抗沖磨能力提高 0.5 — 2.5 倍，抗空蝕能力提高 3 — 16 倍。 提供以下實驗數據供參考：
具體應用于以下工程建設領域：
（ 1 ）水利水電工程：大壩進水閘，引水渠道，隧洞，調壓井，主廠房下部結構（特別是水機蝸殼）等水工建筑物，充分利用硅粉混凝土具有良好的防水、抗滲、耐沖磨和抗空蝕的特性。從 1982 年起，先后在葛州壩、大伙房水庫、映秀彎電站、龍羊峽電站等修補和維護的工程中推廣應用，通過幾個汛期的考驗，效果很好。目前微硅粉混凝土在二灘電站、紫坪鋪水利樞紐、黃河小浪底水利樞紐工程中大量使用后，也都取得了很好的效果。
（ 2 ）工民建工程：微硅粉混凝土具有早強、高強特點，大量用于工業廠房、高層建筑。如遼寧鞍山國際大酒店 C50 混凝土、北京市財稅大樓 C110 混凝土等。既可增加強度，減小構件截面尺寸，縮短工期，又可節省工程造價。
（ 3 ）公路建設：充分利用微硅粉混凝土的早強、高強、耐磨性能，可以修建高等級公路、機場跑道、公路遂道及路面搶修等工程。儀征化纖公司在廠區中心干道用硅粉混凝土修建道路， 12 小時抗壓強度達到 25Mpa ，抗磨蝕提高 1 倍， 24 小時抗壓強度達到 37Mpa ，超過設計要求的 C20 混凝土。
（ 4 ）港口、橋梁、鹽水工程：微硅粉混凝土致密度高，同時具有很高電阻率，不易形成電化學破壞，增強了抗銹蝕性能。香港青馬大橋、江蘇連云港木材碼頭、重慶大佛寺長江大橋就是成功應用范例。
（ 5 ）噴射混凝土工程：混凝土中摻入微硅粉后，顯著改善了塑性混凝土粘附性能和凝聚性，大幅度降低了回彈量，增大噴射混凝土一次成型厚度，縮短工期，節省了工程造價。在歐美國家， 75% 的噴射混凝土都摻入硅粉，而挪威和瑞典，微硅粉是噴射混凝土的必備材料。
二、 微硅粉在耐火材料上的應用 ：
硅粉作為一種新原料，在耐火行業普遍使用。它對不定形耐火材料的改善有重要作用。表現為：
（ 1 ）傳統耐火材料中有眾多孔隙，微硅粉充填于孔隙中，提高了體積密度和降低氣孔率，強度可明顯增強。
（ 2 ）微硅粉有強的活性，在水中能形成膠體粒子，加入適量的分散劑，可增強流動性，從而改善澆注性能。
（ 3 ）微硅粉在水中易形成 —Si-OH 基，具有較強的親水性和活性，能增強耐火材料的凝聚，同時對高溫性能有較大的改善，并可延長耐火制品的使用壽命。
微硅粉在耐火行業得到廣泛應用。實際應用在以下幾方面：
（ 1 ）代替純鋁氧化泥作耐火材料。
（ 2 ）作為添加劑生產不定形和定形耐火制品，使其強度、高溫性能大大地改善。
（ 3 ）作盛鋼桶整體的澆注結合促凝劑。
（ 4 ）其它耐火制品的粘聚劑、結合劑、促凝劑、添加劑。
三、微硅粉的其它用途：
（ 1 ）、水泥工業：在水泥中添加微硅粉后，性能得到改善，質量、標號都大大提高。
（ 2 ）、橡膠工業：橡膠加一定量微硅粉后，其延伸縮、抗撕裂性和抗老化度有很大提高，這種橡膠還具有良好的介電性，吸水能力低。
（ 3 ）、作防結塊劑：代替云母或硅藻土作防止肥料顆粒結塊的原料。
（ 4 ）、作球團粘合劑：微硅粉比表面積大，吸附性強，在國外作球團礦的粘合劑取得顯著效果。
（ 5 ）、水玻璃行業：可代替石英礦，生產出模數為 4 的水玻璃。
（ 6 ）、在油田作為固井使用：吉林油田、遼河油田、克拉瑪依油田等，都大量使用微硅粉，并取得很好使用效果。
（ 7 ）、在絕緣材料、防水材料、油漆、涂料、印刷工業等都得到應用。 資源的浪費。因此，微硅粉作為一種不可再生的資源，對它的收集不但是一個環保效益，更是一個具有廣闊經濟價值的市場資源。
我國目前擁有上千座硅鐵及工業硅爐，年產微硅粉約 25 萬噸，而現在環保設備收集的僅有 6 萬噸左右，而大量的微硅粉被排放到大氣中，直接污染了環境，同時也是對
